一、产品简介

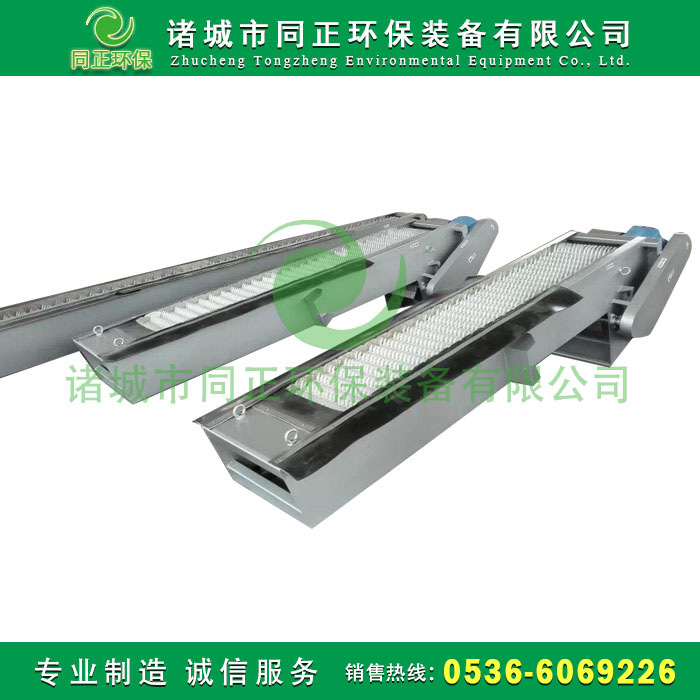

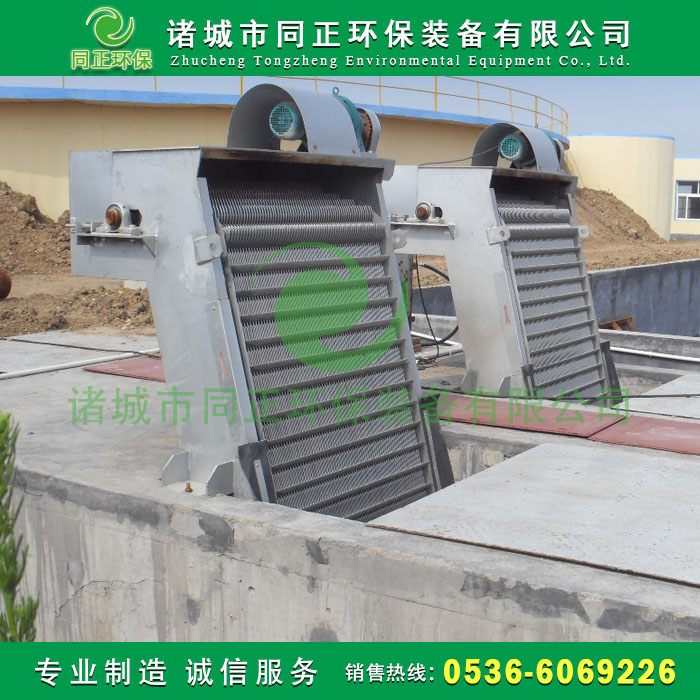

TZGS格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一，填补了国内空白。
二、工作原理:

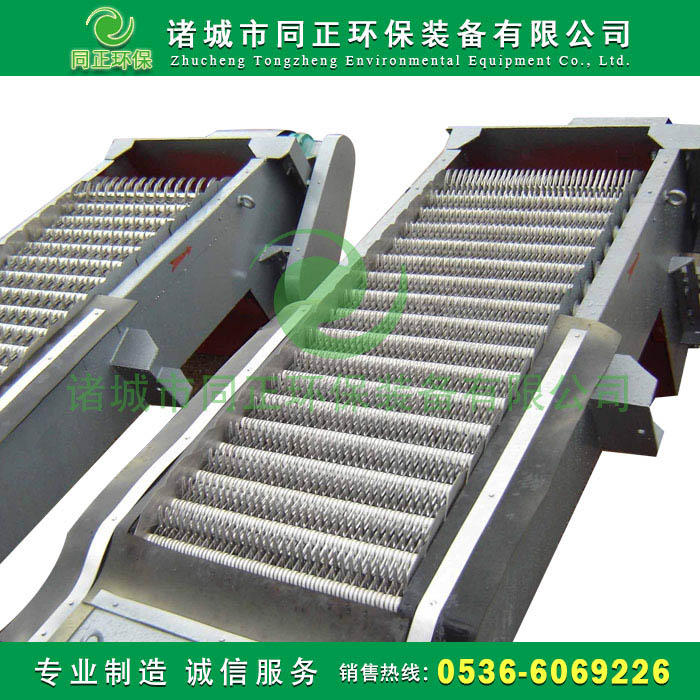

TZGS格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。
耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。
|
型号 |
TZGS300 |
TZGS400 |
TZGS500 |
TZGS600 |
TZGS700 |
TZGS800 |
TZGS900 |
TZGS1000 |
TZGS1100 |
TZGS1200 |
TZGS1250 |
TZGS1500 |
||
|
栅前水深 |
1.0 ( m ) |
|||||||||||||
|
过栅流速 |
0.5--1.0（ m/s ） |
|||||||||||||
|
耙 齿 栅 隙mm
|
1 |
过 水 流 m3/d
|
1850-3700 |
2080-4160 |
2900-5800 |
3700-7400 |
4500-9000 |
5300-10600 |
6000-12000 |
7000-14000 |
7800-15600 |
8600-17200 |
9000-18000 |
11000-22000 |
|
3 |
3700-7400 |
4100-8200 |
5700-11400 |
7500-15000 |
9000-18000 |
10600-21200 |
12300-24600 |
14000-28000 |
15600-31200 |
17200-34400 |
18000-36000 |
22000-44000 |
||
|
5 |
4500-9000 |
5200-10400 |
7100-14200 |
9200-18400 |
11200-18400 |
13000-26000 |
15000-30000 |
17400-34800 |
19400-38800 |
21000-42000 |
22500-45000 |
24000-48000 |
||
|
10 |
5300-10600 |
6200-12400 |
8800-17600 |
11000-22000 |
13500-27000 |
16000-32000 |
17400-34800 |
21100-42200 |
24000-48000 |
25000-50000 |
26000-52000 |
27000-54000 |
||
|
20 |
5500-11000 |
6650-13000 |
9000-18000 |
11500-23000 |
14000-28000 |
17000-34000 |
19000-38000 |
22000-44000 |
25000-50000 |
27000-54000 |
28000-56000 |
29000-58000 |
||
|
30 |
7100-14200 |
8600-17200 |
11700-23400 |
14900-29800 |
18200-36400 |
22100-44200 |
24700-49400 |
28600-57200 |
32500-65000 |
35100-70200 |
36400-72800 |
37700-75400 |
||
|
40 |
7800-15600 |
10200-20400 |
14500-29000 |
18800-37600 |
23000-46000 |
27000-54000 |
31500-63000 |
36000-72000 |
40400-80800 |
44500-89000 |
46500-93000 |
57500-115000 |
||
|
50 |
10200-20400 |
13250-26500 |
18850-37700 |
24450-48900 |
29900-59800 |
35100-70200 |
40950-81900 |
46800-93600 |
52000-104000 |
57200-114400 |
59800-119600 |
74100-148200 |
||
|
注：并联机的过水流量按以上型号乘2即得。如GF2000型固液分离机为两台GF1000型并联，其栅隙为10mm，则过水流量为：42200－－84400m3/d。 |
||||||||||||||
